镀膜玻璃标准之低辐射镀膜玻璃标准

镀膜玻璃标准 第2部分：低辐射镀膜玻璃
GB/T 18915.2一2002

前言
GB/T 18915《镀膜玻璃》分为两部分：
第 1部分；阳光控制镀膜玻璃
第 2部分：低辐射镀膜玻璃
本部分为 GB/T 18915《镀膜玻璃》的第 2部分。
本部分由原国家建筑材料工业局提出。
本部分由全国建筑用玻璃标准化技术委员会归口。
本部分负责起草单位：中国建筑材料科学研究院玻璃科学与特种玻璃纤维研究所。
本部分参加起草单位：中国南玻科技控股（集团）股份有限公司、广东金刚玻璃科技股份有限公司。
本部分起草人：韩松、杨建军、莫娇、吴洁、周安心、朱梅、庄大建、龙霖星。
1 范围
    GB/T 18915的本部分规定了低辐射镀膜玻璃的分类、要求、试验方法、检验规则及包装、标志、贮存和运输 。
本部分适用于建筑用低辐射镀膜玻璃，其他方面使用的低辐射镀膜玻璃也可参照本部分。
2 规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注 日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
    GB/T 2680 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定（GB/T 2680-1994,neq ISO 9050:1990)
    GB/T 2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）
    GB/T 6382. 1 平板玻璃集装器具 架式集装器具及其试验方法
    GB/T 6382. 2 平板玻璃集装器具 箱式集装器具及其试验方法
    GB/T 8170 数值修约规则
    GB 11614 浮法玻璃
    GB 17841-1999 幕墙用钢化玻璃与半钢化玻璃
    GB/T 18915. 1 镀膜玻璃 第1部分 阳光控制镀膜玻璃
    1C/T 513 平板玻璃木箱包装
3 术语和定义
    下列术语和定义适用于GB/T 18915的本部分。
    辐射率 emissivity
辐射率即半球辐射率（hemispherical emissivity)，是辐射体的辐射出射度与处在相同温度的普朗克辐射体的辐射出射度之比。
    低辐射镀膜玻璃 low emissivity coated glass
    低辐射镀膜玻璃又称低辐射玻璃、"Low-E'，玻璃，是一种对波长范围4. 5 ttm-25 pm的远红外线有较高反射比的镀膜玻璃。低辐射镀膜玻璃还可以复合阳光控制功能，称为阳光控制低辐射玻璃。
    针孔 pinhole
    从镀膜玻璃的透射方向看，相对膜层整体可视透明的部分或全部没有附着膜层的点状缺陷。
    斑点 spot
    从镀膜玻璃的透射方向看，相对膜层整体色泽较暗的点状缺陷。
    划伤 scratches
在镀膜玻璃表面各种线状的划痕。可见程度取决于它们的长度、深度、位置和分布。
4 产品分类
4.1 产品按外观质量分为优等品和合格品。
4.2 产品按生产工艺分离线低辐射镀膜玻璃和在线低辐射镀膜玻璃。
4.3 低辐射镀膜玻璃可以进一步加工，根据加工的工艺可以分为钢化低辐射镀膜玻璃、半钢化低辐射镀膜玻璃、夹层低辐射镀膜玻璃等。
5 技术要求
5. 1 总则
    不同种类的低辐射镀膜玻璃应符合表1相应条款的要求。

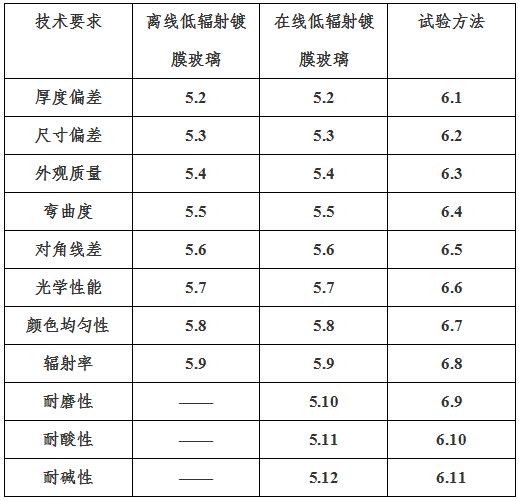

表 1 技术要求及试验方法条款

5.2 厚度偏差
    低辐射镀膜玻璃的厚度偏差应符合G13 11614标准的有关规定。
5.3 尺寸偏差
5.3. 1 低辐射镀膜玻璃的尺寸偏差应符合 GB 11614标准的有关规定，不规则形状的尺寸偏差由供需双方商定。
5.3.2 钢化、半钢化低辐射镀膜玻璃的尺寸偏差应符合GB 17841-1999标准的有关规定。
5.4 外观质量
    低辐射镀膜玻璃的外观质量应符合表2的规定。

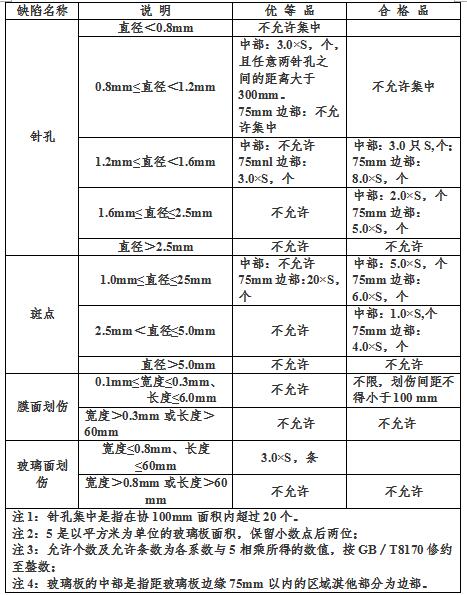

表 2  低辐射镀膜玻璃的外观质量

 5.5 弯曲度
5.5.1 低辐射镀膜玻璃的弯曲度不应超过0.2％。
5.5.2 钢化、半钢化低辐射镀膜玻璃的弓形弯曲度不得超过0.3％，波形弯曲度（mm／300mm）不得超过0.2％。
5.6 对角线差
5.6.1 低辐射镀膜玻璃的对角线差应符合 GBll614 标准的有关规定。
5.6.2 钢化、半钢化玻璃低辐射镀膜玻璃的对角线差应符合 GB17841一1999标准的有关规定。
5.7光学性能
    低辐射镀膜玻璃的光学性能包括：紫外线透射比、可见光透射比、可见光反射比、太阳光直接透射比、太阳光直接反射比和太阳能总透射比。这些性能的差值应符合表3规定。
                  表 3 低辐射镀膜玻璃的光学性能要求            单位为百分数

5.8 颜色均匀性
    低辐射镀膜玻璃的颜色均匀性，以CIELAB均匀空间的色差△E*来表示，单位：CIELAB。
    测量低辐射镀膜玻璃在使用时朝向室外的表面，该表面的反射色差△E*不应大于2. 5CIELAB色差单位。
5.9 辐射率
    离线低辐射镀膜玻璃应低于0. 15。
    在线低辐射镀膜玻璃应低于0. 25。
5.10 耐磨性
    试验前后试样的可见光透射比差值的绝对值不应大于4％。
5.11 耐酸性
    试验前后试样的可见光透射比差值的绝对值不应大于4％。
5.12 耐碱性
    试验前后试样的可见光透射比差值的绝对值不应大于4%。
5.13 超过本章的其它要求，由供需双方协商解决。
6 试验方法
6.1 厚度偏差
    按GB 11614规定的方法进行检验。
6.2 尺寸偏差
按GB 11614规定的方法进行检验。
6.3 外观质f
    按GB/T 18915. 1规定的方法进行检验。
6.4 弯曲度
    按GB 17841-1999规定的方法进行检验。
6.5 对角线差
    按GB 17841-1999规定的方法进行检验。
6.6 光学性能
6.6.1 从每批玻璃中随机抽取 3片玻璃，从每片玻璃中部的同一位置切取 3块 25 mm X 50 mm的试样。对于钢化、半钢化的低辐射镀膜玻璃，可以用以相同材料相同镀膜工艺生产的非钢化低辐射镀膜玻璃代替。
6.6.2 光学性能按 GB/T 2680进行测定。试验后 3块试样应全部符合规定要求。
6.7 颜色均匀性
    按 GB/T 18915. 1进行测定，也可采用给出相同测试结果的方法。
6.8 辐射率
6.8.1 从每批玻璃中随机抽取 3片玻璃，从每片玻璃中部的同一位置切取 3块 50 mm X 50mm的试样。对于钢化、半钢化的低辐射镀膜玻璃，可以用以相同材料相同镀膜工艺生产的非钢化低辐射镀膜玻璃代替。
6.8.2 辐射率按GB/T 2680进行测定，也可采用给出相同测试结果的方法。测量并计算3片试样中心点的辐射率，结果精确至0.01。试验后 3块试样应全部符合规定要求。
6.9 耐磨性
6.9. 1 从每批玻璃中随机抽取 3片玻璃，从每片玻璃中部的同一位置切取 3块 100 mm X 100 mm的试样。对于钢化、半钢化的低辐射镀膜玻璃，可以用以相同材料相同镀膜工艺生产的非钢化低辐射镀膜玻璃代替。
6.9.2 按GB/T 18915.1进行测定。也可采用给出相同测试结果的方法。试验后3块试样应全部符
合规定要求。
6.10 耐酸性
6.10.1 从每批玻璃中随机抽取 3片玻璃，从每片玻璃中部的同一位置切取 3块 50 mm X 25 mm的试
样。对于钢化、半钢化的低辐射镀膜玻璃，可以用以相同材料相同镀膜工艺生产的非钢化低辐射镀膜玻璃代替。
6.10.2 浸渍前按GB/T 268。规定测定试样的可见光透射比，也可采用给出相同测试结果的方法。
6.10.3 将试样全部浸人（23±2）℃的 1 N的盐酸中，浸渍 24 h,
6.10.4 浸渍后，用清水洗净试样，干燥试样。按 6.10.2条的规定测量试样浸渍后的可见光透射比，并求出试样浸渍前后可见光透射比差值的绝对值。试验后 3块试样应全部符合规定要求。
6.11 耐碱性
6.11.1 从每批玻璃中随机抽取 3片玻璃，从每片玻璃中部的同一位置切取 3块 50 mm X 25 mm的试样。对于钢化、半钢化的低辐射镀膜玻璃，可以用以相同材料相同镀膜工艺生产的非钢化低辐射镀膜玻璃代替。
6. 11.2 浸渍前按 GB/T 2680规定测定试样的可见光透射比，也可采用给出相同测试结果的方法。
6.11.3 将试样全部浸人（23士2)℃的 1N的氢氧化钠溶液中，浸渍 24 ho
6. 11.4 浸渍后，用清水洗净试样，干燥试样。按 6.11.2条的规定测量试样浸渍后的可见光透射比，并
求出试样浸渍前后可见光透射比差值的绝对值。试验后3块试样应全部符合规定要求。
7检验规则
7.1检验分类
  检验分为出厂检验和型式检验。
7.1.1出厂检验
  出厂检验项目为5.2,5.3,5.4,5.5,5.6和可见光透射比差值。
7.1.2 型式检验
  检验项目为第 5章规定的所有要求。
有下列情况之一时，应进行型式检验。
a) 正式生产后，结构、材料、工艺有较大改变，可能影响产品性能时；
b) 正常生产时，定期或积累一定产量后，周期性进行一次检验；
c) 产品长期停产后，恢复生产时；
d) 出厂检验结果与上次型式检验有较大差异时；
e) 国家质量监督机构提出型式检验的要求时。
7.2 组批与抽样
7.2.1 组批
    同一工艺、同一厚度、同一系列可见光透射比、同一等级、稳定连续生产的产品可组为一批。
7.2.2 抽样
7.2.2. 1 出厂检验时，企业可以根据生产状况制定合理的抽样方案抽取样品。
7.2.2.2 型式检验、产品质量仲裁、监督抽查时，厚度偏差、尺寸偏差、外观质量、弯曲度及对角线差可

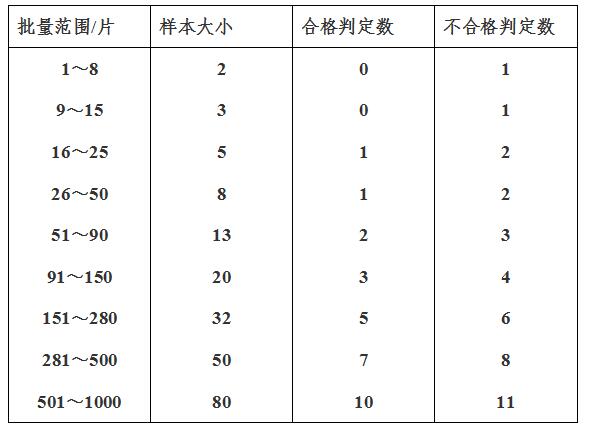

按GB/T 2828-1987正常检查一次抽样方案，取AQL=6.500，具体见表4。当产品批量大于1 000片时，以1 000片为一批分批抽取试样。


7.2.2.3 对于产品所要求的其它技术性能，根据检验项 目所要求的数量从该批产品中随机抽取。当该批产品批量大于 1 000片时，以 1 000片为一批分批抽取试样。
7.3 判定规则
7.3. 1 对产品尺寸偏差、厚度偏差、对角线差、弯曲度及外观质量进行测定时：
    一片玻璃测定结果，各项指标均符合第 5章规定的要求为合格。
    一批玻璃测定结果，若不合格数不大于表 4中规定的不合格判定数时，则判定为该批产品上述指标合格，否则定为不合格。
7.3.2 其他性能也应符合相应条款的规定，否则，认为该项不合格。
7.3.3 综合判定
    若上述各项中，有一项性能不合格则认为该批产品不合格。
8 包装、标识、运输和贮存
包装
  玻璃用木箱或集装箱 （架）包装时，木箱包装箱应符合 JC/T 513，集装箱 （架）应符合GB/T 6382. 1 ,GB/T 6382. 2的要求。
8. 1.2 包装箱内四周要垫泡沫塑料等缓冲材料，玻璃应用塑料袋密封严实，必要时，放置足量的干燥剂，玻璃之间用适当材料隔离。离线低辐射镀膜玻璃开箱后，应尽快使用完。
8.2 标志
    包装箱上应有生产厂名、商标、产品名称、产品代号（如果有）、等级、厚度、类别、规格、数量、生产装箱日期、保质期、使用说明、膜面标识、轻放、易碎、防雨、堆放方向等标识、标志。
8.3 贮存和运输
8.3. 1 低辐射镀膜玻璃应贮存在干燥的库房内，在运输和装卸时应有防雨措施。
8.3.2 在贮存、运输和装卸时，箱盖向上，玻璃箱可以倾斜6°-7°堆放。
8.3.3 运输时应采取措施防止玻璃倾倒滑动。
